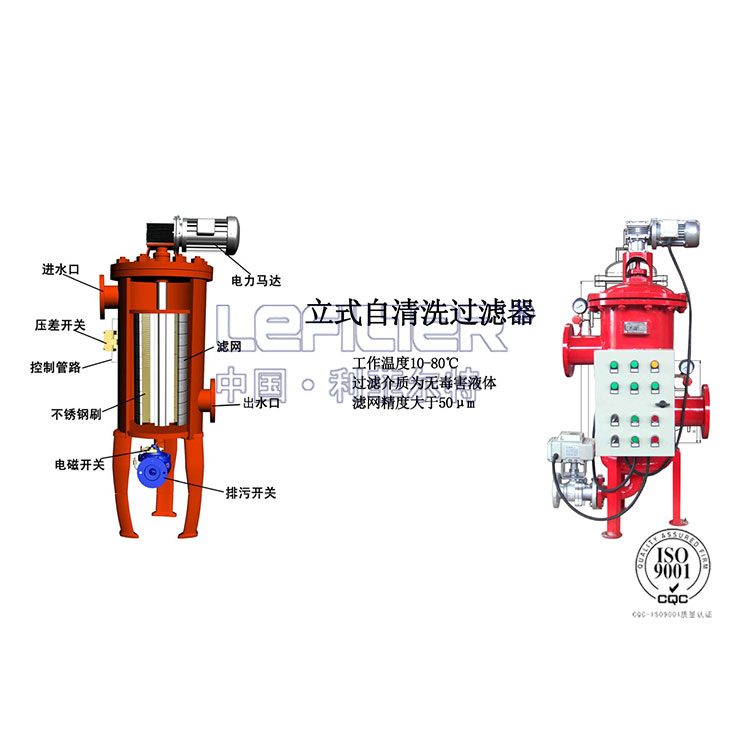

自清洗過濾器的結構組成 ：

自清洗過濾器由殼體、金屬濾網、電機、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器、吸污器、水利馬達、活塞、排污閥等部分組成。這種自清洗過濾器的殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔，大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔，最后從出口送出。水自入水口進入經過粗、細濾網過濾，然后流向出口。在過濾過程中，細濾網表面逐漸積累水中的雜質，形成過濾雜質層。由于雜質堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓力差。當壓差達到系統預設值時，自動清洗功能被啟動，此間系統的供水不中斷，反沖洗閥或者排污閥打開，污水由排污閥排出。此時水力馬達室及集污器內的壓力大幅下降，由此通過吸咀吸污總成開始吸污過程。與此同時電機帶動集污器繞軸進行旋轉做軸向運動將整個細濾網內表面完全清洗干凈。


自清洗過濾器的清洗方式介紹：

自清洗過濾器的清洗有兩種控制方式：自動控制和手動控制。自動控制：自動控制有定時和壓差兩個方式。在過濾時間定時器上設定過濾時間，當過濾時間到，啟動排污，排污時間由排污時間定時器設定；同時控制系統實時將系統壓差與用戶設定的壓差相比較，當系統壓差達到設定壓差時，過濾器也進行清洗排污，排污時間由排污時間定時器設定；排污時間到，停止清洗，系統恢復至其初始狀態，為下一個過濾工序作好準備。手動控制：將操作面板上的手動/自動選擇開關撥到手動位置，過濾器進行排污。自清洗過濾器可以有效地去除工業循環水中水中機械雜質。廢水，循環水的過濾，乳化液的再生，管道過濾器廢油過濾處理，冶金行業的煉鐵、煉鋼、軋鋼、連鑄水、高爐水、動力系統等。功能可去除水中泥沙、粘土、鐵銹、懸浮物、藻類、生物粘泥、腐蝕產物、大分子細菌、有機物及其它微小顆粒等雜質，達到水質凈化的目的。

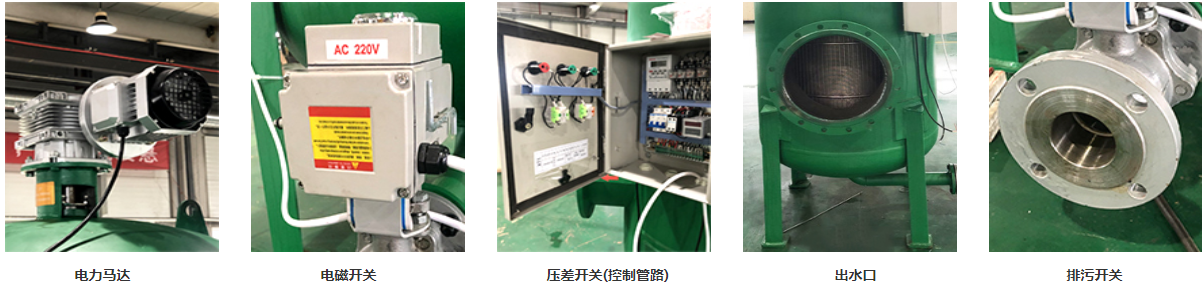

自清洗過濾器的細節實拍：
